سلام! به عنوان تامین کننده فیلترهای موجبر، من زمان زیادی را صرف غواصی عمیق در خواص الکترومغناطیسی این دستگاه های فوق العاده کرده ام. در این وبلاگ، من می خواهم آنچه را که باعث می شود فیلترهای موجبر در دنیای الکترومغناطیسی تیک تیک بزنند، توضیح دهم.
بیایید با اصول اولیه شروع کنیم. فیلترهای موجبر برای دستکاری امواج الکترومغناطیسی به روشی خاص طراحی شده اند. آنها مانند پلیس راهنمایی و رانندگی برای این امواج هستند و به فرکانس های خاصی اجازه عبور می دهند در حالی که دیگران را مسدود می کنند. همه اینها بر اساس اصول الکترومغناطیس است که بر نحوه تعامل میدان های الکتریکی و مغناطیسی با یکدیگر و با ماده حاکم است.
یکی از خواص الکترومغناطیسی کلیدی فیلترهای موجبر، توانایی آنها در کنترل انتشار امواج الکترومغناطیسی است. در یک موجبر، این امواج در حالت خاصی حرکت می کنند که با توجه به شکل و ابعاد موجبر مشخص می شود. رایج ترین حالت ها حالت های TE (Transverse Electric) و TM (Transverse Magnetic) هستند. در حالت TE میدان الکتریکی عمود بر جهت انتشار موج است در حالی که در حالت TM میدان مغناطیسی عمود بر جهت انتشار موج است.
انتخاب حالت بسیار مهم است زیرا بر نحوه عملکرد فیلتر موجبر تأثیر می گذارد. حالت های مختلف فرکانس های قطع متفاوتی دارند که فرکانس زیر است که موج نمی تواند در موجبر منتشر شود. با طراحی فیلتر موجبر برای عملکرد در یک حالت خاص، میتوانیم کنترل کنیم که کدام فرکانسها مجاز به عبور هستند و کدامها مسدود هستند.
یکی دیگر از خواص مهم الکترومغناطیسی تضعیف فیلتر موجبر است. تضعیف به کاهش دامنه موج الکترومغناطیسی در هنگام عبور از فیلتر اشاره دارد. این معیاری است که نشان می دهد فیلتر چقدر می تواند فرکانس های ناخواسته را مسدود کند. یک فیلتر موجبر خوب برای فرکانسهای خارج از باند عبور مورد نظر تضعیف بالا و برای فرکانسهای درون باند عبور ضعیف است.
تضعیف فیلتر موجبر توسط عوامل مختلفی از جمله نوع ماده استفاده شده در فیلتر، طراحی ساختار فیلتر و طول فیلتر تعیین می شود. به عنوان مثال، استفاده از ماده ای با رسانایی بالا می تواند به کاهش تضعیف فیلتر کمک کند زیرا به امواج الکترومغناطیسی اجازه می دهد تا راحت تر منتشر شوند.
پهنای باند فیلتر موجبر نیز یک ویژگی الکترومغناطیسی حیاتی است. پهنای باند به محدوده فرکانس هایی اشاره دارد که فیلتر اجازه عبور از آن را می دهد. یک فیلتر با پهنای باند باریک تنها به محدوده کوچکی از فرکانس ها اجازه عبور می دهد، در حالی که فیلتر پهنای باند دامنه وسیع تری را امکان پذیر می کند. پهنای باند با طراحی فیلتر تعیین می شود، مانند تعداد تشدید کننده ها و جفت شدن بین آنها.
حال بیایید در مورد برخی از انواع خاص فیلترهای موجبر و خواص الکترومغناطیسی آنها صحبت کنیم.
رافیلتر باند Xبرای کار در محدوده فرکانس باند X، که معمولاً از 8 تا 12 گیگاهرتز است، طراحی شده است. این فیلترها اغلب در سیستم های راداری، ارتباطات ماهواره ای و دیگر کاربردهای فرکانس بالا استفاده می شوند. خواص الکترومغناطیسی یک فیلتر باند X برای این محدوده فرکانس خاص بهینه شده است. آنها به گونه ای طراحی شده اند که تلفات درج کم (از دست دادن قدرت سیگنال هنگام قرار دادن فیلتر در مدار) و گزینش پذیری بالا (قابلیت تمایز بین فرکانس های مختلف) داشته باشند.

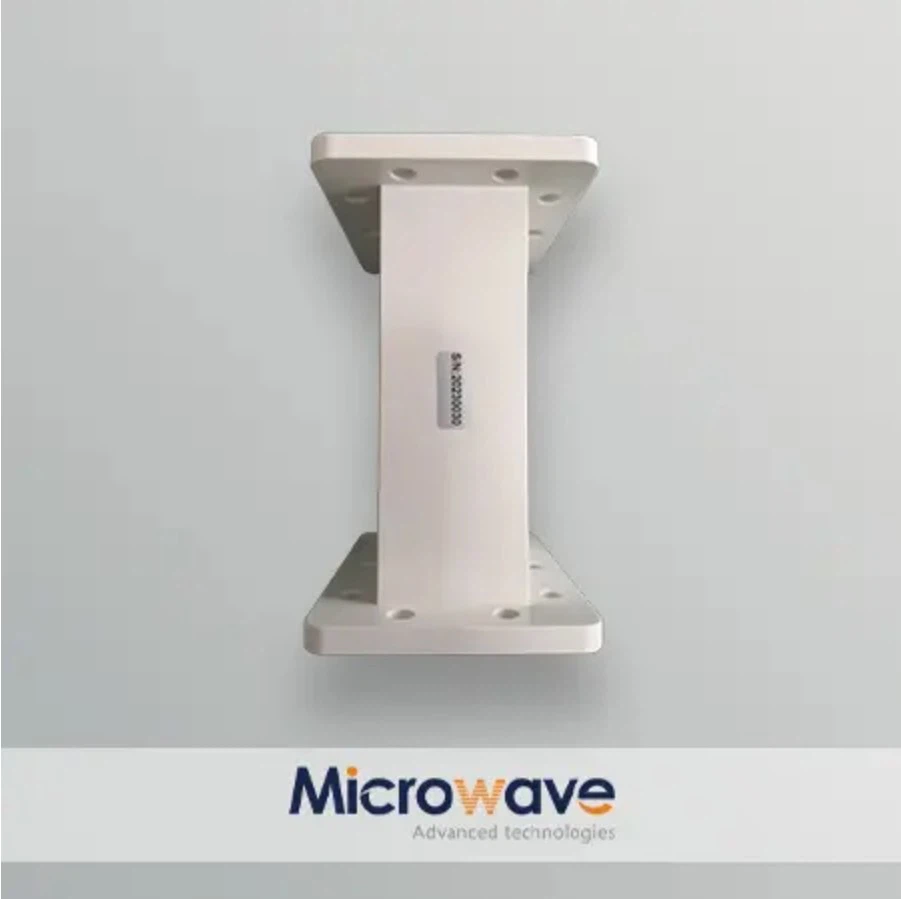

رافیلتر تداخل ضد 5G باند Cیک نوع جالب دیگر است محدوده فرکانس باند C از 4 تا 8 گیگاهرتز است و با رونمایی از فناوری 5G، نیاز به فیلتر کردن تداخل در این باند وجود داشته است. این فیلترها به گونهای طراحی شدهاند که فرکانسهای مرتبط با تداخل 5G را تضعیف کنند و در عین حال به سایر فرکانسهای دلخواه در باند C اجازه عبور دهند. خواص الکترومغناطیسی آنها به دقت تنظیم شده است تا این عملکرد فیلترینگ خاص را ارائه دهد.
رافیلتر باند موجبریک نوع کلی فیلتر است که به یک باند فرکانس خاصی اجازه عبور می دهد و در عین حال بقیه را مسدود می کند. خواص الکترومغناطیسی یک فیلتر باند گذر موجبر به گونه ای طراحی شده است که یک برش تیز در لبه های باند عبور ایجاد کند. این بدان معنی است که فیلتر به سرعت از تضعیف زیاد خارج از باند عبور به تضعیف پایین در داخل باند عبور می کند.
وقتی صحبت از طراحی فیلترهای موجبر می شود، باید تطابق امپدانس را نیز در نظر بگیریم. امپدانس اندازه گیری میزان مقاومت مدار در برابر جریان جریان متناوب است. در فیلتر موجبر، تطبیق امپدانس مناسب برای اطمینان از اینکه امواج الکترومغناطیسی می توانند به طور موثر بین قسمت های مختلف فیلتر و بقیه مدار منتقل شوند، ضروری است. اگر امپدانس به درستی مطابقت نداشته باشد، می تواند منجر به انعکاس امواج الکترومغناطیسی شود که می تواند باعث از دست دادن و تخریب سیگنال شود.
ما از تکنیک های مختلفی برای دستیابی به تطبیق امپدانس در فیلترهای موجبر استفاده می کنیم. یکی از روشهای رایج استفاده از بخشهای تطبیق امپدانس است که برای تغییر تدریجی امپدانس موجبر برای مطابقت با امپدانس منبع یا بار طراحی شدهاند.
علاوه بر این خواص الکترومغناطیسی، باید پایداری دمایی فیلترهای موجبر را نیز در نظر بگیریم. تغییرات دما می تواند بر ابعاد موجبر و خواص مواد استفاده شده در فیلتر تأثیر بگذارد که به نوبه خود می تواند بر عملکرد فیلتر تأثیر بگذارد. برای اطمینان از عملکرد ثابت فیلتر موجبر در طیف وسیعی از دماها، از موادی با ضریب انبساط حرارتی پایین استفاده می کنیم و ساختار فیلتر را به گونه ای طراحی می کنیم که از نظر حرارتی پایدار باشد.
ما به عنوان تامین کننده فیلترهای موجبر، تمام این خواص الکترومغناطیسی را هنگام طراحی و تولید محصولات خود در نظر می گیریم. ما از ابزارهای شبیهسازی پیشرفته برای مدلسازی رفتار امواج الکترومغناطیسی در فیلترهای موجبر و بهینهسازی عملکرد آنها استفاده میکنیم. هدف ما ارائه فیلترهای موجبر با کیفیت بالا است که نیازهای خاص مشتریان ما را برآورده کند.
اگر در بازار فیلترهای موجبر هستید، خواه فیلتر باند X، فیلتر تداخل ضد 5G باند C یا فیلتر باند گذر موجبر باشد، مایلیم با شما صحبت کنیم. ما می توانیم برای درک نیازهای شما با شما همکاری کنیم و بهترین راه حل فیلتر موجبر را به شما ارائه دهیم. دریغ نکنید که برای مشاوره تماس بگیرید و بیایید روند خرید را با هم شروع کنیم.
