As 'n verskaffer van KA -bandantenne -voerhorings, verstaan ek die kritieke belang om die uitvoering van hierdie komponente te verseker. Die KA -band, wat in die frekwensiegebied van 26,5 tot 40 GHz werk, word wyd gebruik in satellietkommunikasie, radarstelsels en ander hoëfrekwensie -toepassings. 'N Well -uitvoerende KA -band -antenna -voerhoring is noodsaaklik vir doeltreffende seinoordrag en -ontvangs. In hierdie blog sal ek 'n paar effektiewe metodes deel om die uitvoering van 'n KA Band Antenna Feed Horn te toets.
1. Die begrip van die sleutelprestasieparameters
Voordat u in die toetsmetodes duik, is dit uiters belangrik om bewus te wees van die belangrikste prestasieparameters van 'n KA -bandantenna -voerhoring. Hierdie parameters sluit in wins, bestralingspatroon, impedansie -ooreenstemming en polarisasie.
- Wins: Wins is 'n maatstaf van hoe effektief 'n antenna insetkrag in radiogolwe in 'n bepaalde rigting omskakel. 'N Hoër wins dui op beter prestasie in die rig van die radiogolwe na die gewenste teiken.
- Bestralingspatroon: Die bestralingspatroon beskryf die verdeling van die uitgestraalde krag in die ruimte. Dit toon die rigting van die antenna en help om te verstaan hoe die antenna in verskillende scenario's sal presteer.
- Impedansie -ooreenstemming: Goeie impedansie -ooreenstemming tussen die antenna -voerhoring en die transmissielyn is noodsaaklik om seinweerkaatsing te verminder en die kragoordrag te maksimeer.
- Polarisasie: Polarisasie verwys na die oriëntasie van die elektriese veldvektor van die uitgestraalde golf. Dit kan lineêr (horisontaal of vertikaal) of sirkelvormig wees. Die korrekte polarisasie is belangrik vir behoorlike kommunikasie.
2. Toetsapparatuur
Om die uitvoering van 'n KA -band -antenna -voerhoring akkuraat te toets, benodig u die volgende toerusting:
- Vector Network Analyzer (VNA): 'N VNA word gebruik om die verspreidingsparameters (s - parameters) van die antenna, wat refleksiekoëffisiënt (S11), transmissiekoëffisiënt (S21), ens. Inclucht, te meet. Hierdie parameters is van uiterste belang om die impedansie -ooreenstemming en kragoordragkenmerke te beoordeel. U kan meer leer oor onsKa band antenna voerhoringwat goed kan wees - getoets met behulp van 'n VNA.
- Antenna -toetsreeks: 'N Antenna -toetsreeks bied 'n beheerde omgewing vir die meting van die stralingspatroon en die wins van die antenna. Dit kan 'n anekoïese kamer wees, wat die meeste van die weerkaatsde golwe of 'n buitelugreeks onder geskikte toestande absorbeer.
- Spectrum Analyzer: 'N Spektrum -ontleder word gebruik om die frekwensiespektrum van die seine wat deur die antenna ontvang of oorgedra is, te ontleed. Dit help om ongewenste frekwensiekomponente of interferensie op te spoor.
3. Toetsing van die impedansie -ooreenstemming
Impedansie -ooreenstemming is een van die fundamentele aspekte van antenna -prestasie. 'N Swak -ooreenstemmende antenna kan lei tot beduidende seinverliese en verminderde doeltreffendheid.
- Gebruik 'n vektornetwerkanaliseerder: Koppel die KA -bandantenna -voerhoring aan die VNA met toepaslike koaksiale kabels. Stel die VNA op die werkfrekwensiegebied van die KA -band (26.5 - 40 GHz). Die VNA sal die refleksiekoëffisiënt (S11) van die antenna meet. 'N Lae S11 -waarde (ideaal naby - 20 dB of laer) dui op goeie impedansie -ooreenstemming. Byvoorbeeld, as die S11 -waarde - 10 dB is, beteken dit dat ongeveer 10% van die insetkrag weerspieël word, wat relatief hoog is en verdere aanpassings kan verg.
- Die antenna -ontwerp aan te pas: As die impedansie -ooreenstemming nie bevredigend is nie, moet u moontlik die fisiese afmetings van die antenna -voerhoring, soos die lengte, deursnee of die vorm van die horing, aanpas. Dit kan deur middel van simulasiesagteware gedoen word voordat u enige fisiese veranderinge aan die antenna aanbring.
4. Meting van die wins
Die wins van 'n KA -band -antenna -voerhoring is 'n belangrike parameter wat die vermoë om die uitgestraalde krag in 'n spesifieke rigting te fokus, bepaal.
- Vergelykende metode: Een manier om die wins te meet, is deur 'n verwysingsantenne met 'n bekende wins te gebruik. Plaas die verwysingsantenne en die KA -bandantenna -voerhoring wat in die antenna -toetsreeks getoets word, op dieselfde afstand van die oordragbron. Meet die ontvangde krag vir beide antennas. Die wins van die antenna wat onder die toets is, kan bereken word deur die ontvangde krag met die van die verwysingsantenne te vergelyk.

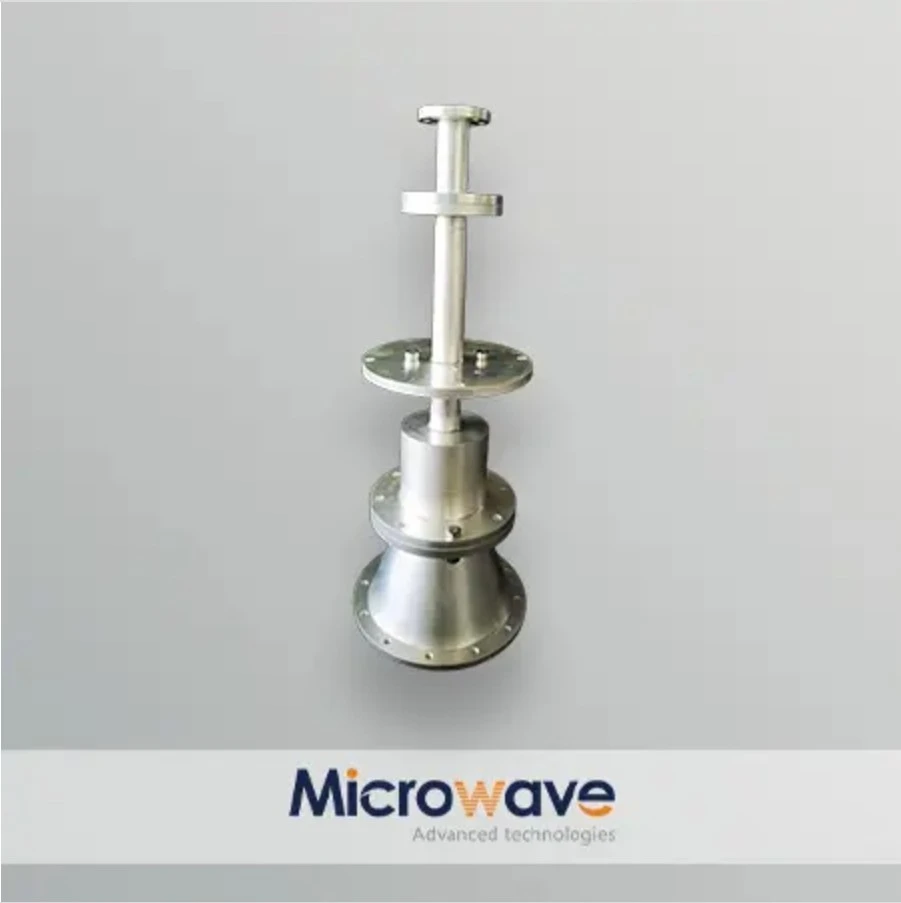

- Absolute metode: In 'n anechoïese kamer kan die absolute wins gemeet word deur die uitgestraalde krag in alle rigtings te meet. Dit vereis 'n ingewikkelde opstelling en presiese metingstegnieke. Die wins word dan bereken op grond van die totale uitgestraalde drywing en die insetkrag na die antenna. OnsKA - Band RX/TX VoerhoringKan akkuraat gemeet word vir wins met behulp van hierdie metodes.
5. Evaluering van die bestralingspatroon
Die bestralingspatroon van 'n KA -bandantenne -voerhoring bied waardevolle inligting oor die rigting -eienskappe daarvan.
- FAR - Veldmeting: In 'n FAR -veldantenna -toetsreeks word die antenna in verskillende rigtings geroteer, en die ontvangde krag word by elke hoek gemeet. Hierdie data word dan gebruik om die bestralingspatroon te plot. Die hooflob van die bestralingspatroon dui die rigting van maksimum bestraling aan, terwyl die sylobbe ongewenste bestraling in ander rigtings voorstel. Lae sylobvlakke is wenslik om die interferensie met ander stelsels te verminder.
- Naby - Veldmeting: Naby - Veldmetingstegnieke kan ook gebruik word om die stralingspatroon te verkry. In hierdie metode word die elektriese en magnetiese velde naby die antenna gemeet, en dan word die verre -stralingspatroon bereken met behulp van wiskundige transformasies.
6. Toetsing van die polarisasie
Polarisasietoetsing verseker dat die antenna seine met die regte polarisasie straal of ontvang.
- Lineêre polarisasietoetsing: Vir 'n lineêr gepolariseerde antenna kan 'n polarisasie -sensitiewe ontvangantenne gebruik word. Draai die ontvangende antenna in die vlak loodreg op die voortplantingsrigting en meet die ontvangde krag op verskillende hoeke. Die maksimum ontvangde krag moet plaasvind wanneer die polarisasie van die ontvangantenne in lyn is met die van die antenna wat onder die toets is.
- Sirkulêre polarisasietoetsing: Sirkulêre polarisasie kan getoets word met behulp van 'n sirkelvormig gepolariseerde verwysingsantenne. Die verhouding van die ontvangde krag in die twee ortogonale sirkelvormige polarisasies kan gemeet word om die aksiale verhouding te bepaal, wat 'n maatstaf is van die suiwerheid van die sirkelvormige polarisasie.
7. Multiband -voerstelselnetwerkoorwegings
As die ka -band antenna -voerhoring deel is van 'nMultiband -voerstelselnetwerk, addisionele toetsing is nodig.
- Isolasietoetsing: Meet die isolasie tussen verskillende frekwensiebande in die multibandstelsel. Hoë isolasie is nodig om interferensie tussen die bande te voorkom.
- Kruis - koppelingstoetsing: Kyk vir kruis - koppeling tussen verskillende voerhorings in die multibandstelsel. Kruiskoppeling kan lei tot seinlekkasie en afbraak van die algehele stelselprestasie.
8. Kwaliteitversekering en kalibrasie
Om akkurate en betroubare toetsresultate te verseker, is gereelde kalibrasie van die toetsapparatuur noodsaaklik. Kalibrasiestandaarde moet naspeurbaar wees vir nasionale of internasionale standaarde. Daarbenewens moet kwaliteitsversekeringsprosedures in plek wees om die konsekwentheid van die toetsresultate mettertyd te verifieer.
9. Gevolgtrekking en oproep tot aksie
Die toetsing van die prestasie van 'n KA -bandantenne -voerhoring is 'n ingewikkelde maar noodsaaklike proses om die optimale werking daarvan in hoëfrekwensie -toepassings te verseker. Deur die metodes wat in hierdie blog beskryf word, te volg, kan u die belangrikste prestasieparameters van die antenna -voerhoring akkuraat beoordeel.
As 'n toonaangewende verskaffer van KA Band Antenna Feed Horns, is ons daartoe verbind om produkte van hoë gehalte te voorsien wat aan die strengste prestasievereistes voldoen. Ons produkte word deeglik getoets met behulp van staat - die - kunstoerusting en -tegnieke. As u in die mark is vir KA Band Antenna Feed Horns of vrae het oor hul prestasietoetsing, nooi ons u uit om ons te kontak vir verkryging en verdere besprekings. Ons sien uit daarna om saam met u te werk om aan u spesifieke behoeftes te voldoen.
Verwysings
- Balanis, CA (2016). Antenna -teorie: analise en ontwerp. Wiley.
- Stutzman, WL, & Thiele, GA (2012). Antenna -teorie en ontwerp. Wiley.
